一、方案前言

在工業4.0與智能制造浪潮推動下，工廠產線的數字化、可視化管理已成為提升生產效率、保障作業安全、優化運維流程的核心需求。當前多數工廠產線監控采用多攝像頭全景拼接融合分散部署模式，存在視野割裂、監控盲區、畫面銜接不暢等問題，難以實現對整條產線、關鍵設備及作業區域的全局把控，無法滿足精細化管理與應急處置的高效需求。

本工廠產線視頻全景拼接融合方案，依托AI智能拼接、多源數據融合、工業級硬件適配等核心技術，整合廠線現有監控資源，將分散的多路視頻信號進行實時拼接、無縫融合，構建覆蓋全產線、無盲區、高清晰的全景監控畫面，同步實現視頻實時預覽、歷史回溯、異常預警、智能分析等功能，為工廠生產管理、設備運維、安全監管提供一體化、可視化的解決方案，助力工廠實現數字化轉型與精細化管理升級。

二、方案核心目標

（一）全景可視化覆蓋

打破單攝像頭視野局限，通過視頻拼接融合技術，將產線各區域（生產車間、裝配工位、倉儲區域、物流通道、關鍵設備周邊等）的多路視頻無縫拼接，形成完整的全景畫面，實現“一眼看全整條線、全域無死角監控”，消除監控盲區，提升廠線全局可視性。

（二）實時高效拼接融合

實現多路視頻信號的實時采集、傳輸與拼接融合，拼接延遲控制在合理范圍，確保全景畫面流暢、無卡頓、無錯位，拼接線隱形化，避免因拼接誤差導致的視覺斷層與信息誤判，滿足實時監控與動態管理需求。

（三）智能聯動與分析

結合AI智能分析技術，實現全景畫面中人員違規操作、設備異常運行、物料堆積、安全隱患等情況的自動識別與預警，聯動現場聲光報警、應急處置流程，提升廠線安全監管與應急響應效率；同時支持視頻歷史回溯，為事故排查、流程優化提供數據支撐。

（四）兼容性與可擴展性

方案兼容工廠現有監控設備（攝像頭、NVR、傳輸鏈路等），無需大規模更換硬件，降低改造成本；支持后期攝像頭擴容、功能升級（如新增AI分析模塊、對接MES/ERP等工業系統），適配工廠產能擴張與管理升級需求。

（五）穩定可靠運行

針對工廠高溫、粉塵、振動、電磁干擾等復雜工業環境，選用工業級硬件設備與抗干擾技術，確保全景拼接融合系統24小時穩定運行，具備故障自動恢復、冗余備份等功能，避免因系統故障影響廠線正常生產與監控。

三、方案適用場景

本方案適用于各類離散型、流程型工廠，尤其適配以下場景：

•大型生產車間：多條生產線并行、設備密集、人員流動頻繁，需全局監控生產進度與作業規范；

•關鍵設備區域：數控機床、流水線、倉儲貨架、動力機房等，需重點監控設備運行狀態，預防故障停機；

•高危作業區域：焊接、沖壓、化工反應等危險工位，需實時監控人員操作規范，及時發現安全隱患；

•物流與倉儲區域：原材料入庫、成品出庫、物料轉運等環節，需全程可視化跟蹤，優化物流效率；

•全廠級統籌管理：需整合各車間、各區域監控資源，實現工廠生產、安全、運維的一體化統籌監控。

四、核心技術支撐

（一）AI智能拼接融合技術

采用AI驅動的“特征對齊”拼接算法，區別于傳統像素層對齊模式，通過深度學習網絡提取圖像淺層紋理、中層結構、深層語義等多層特征，實現相鄰視頻的語義一致性匹配，有效解決工業場景中常見的幾何錯位、光度差異、時序偏移等問題，讓拼接線徹底隱形。同時結合高斯加權融合、HSV顏色空間融合技術，對拼接邊界進行亮度平滑、色彩校準，確保全景畫面過渡自然，無明暗斷層與色彩偏差，適配金屬、塑料、玻璃等不同材質的反光場景。

針對廠線振動導致的標定參數漂移問題，引入動態畸變校正與AI錯位補償算法，實時修正拼接誤差，確保拼接穩定性；對于高速運動的產線場景，通過統一觸發信號實現多相機時序同步，消除“鬼影”與模糊現象，滿足300m/min以上高速產線的拼接需求。

（二）多源視頻采集與傳輸技術

1. 采集技術：兼容模擬攝像頭、網絡攝像頭（IP Camera）、高清工業相機等多種設備，支持1080P/4K高清采集，根據廠線不同區域的監控需求，靈活選用廣角相機（覆蓋大面積區域）、長焦相機（聚焦關鍵設備細節），合理設置相機參數，確保采集畫面清晰、細節完整；同時支持紅外相機接入，滿足夜間、低光照環境下的監控需求。

2. 傳輸技術：采用“有線+無線”冗余傳輸方案，主流區域通過工業以太網（千兆網線、光纖）傳輸，確保視頻信號穩定、低延遲；偏遠區域或移動設備（如AGV小車）采用5G/WiFi 6無線傳輸，解決布線困難問題。傳輸過程中采用加密技術，防止視頻信號被篡改、泄露，同時支持帶寬動態分配，避免多路視頻同時傳輸導致的卡頓的問題。

（三）全景視頻處理與存儲技術

1. 實時處理：采用工業級拼接服務器，搭載高性能GPU與專用拼接芯片，支持多路視頻（最多可擴展至64路）的實時拼接、融合與渲染，拼接延遲≤100ms，確保全景畫面與現場場景同步，滿足實時監控需求；同時集成圖像增強技術，優化畫面清晰度、對比度，解決工廠粉塵、光線不足導致的畫面模糊問題。

2. 存儲方案：采用“本地存儲+云端備份”的雙重存儲模式，本地選用工業級NVR（網絡視頻錄像機），支持大容量硬盤擴展，滿足全景視頻7×24小時連續存儲需求（存儲周期可根據客戶需求設置，默認30-90天）；云端存儲用于關鍵視頻備份與遠程訪問，支持視頻片段快速檢索、下載，避免本地存儲故障導致的視頻丟失。

（四）AI智能分析與聯動技術

集成AI智能分析模塊，基于深度學習算法，實現對全景畫面中人員、設備、物料的實時識別與分析，核心功能包括：人員違規操作識別（如未佩戴安全帽、違規闖入高危區域、擅自離崗）、設備異常識別（如設備停機、異響、參數異常）、物料狀態識別（如物料堆積、短缺、錯放）、安全隱患識別（如明火、煙霧、漏電）。

當檢測到異常情況時，系統自動觸發聲光報警，同時推送預警信息至管理人員手機、電腦終端，聯動現場應急設備（如燈光、報警器、門禁），實現“異常檢測-預警-處置”的閉環管理；支持與工廠MES、ERP、SCADA等工業系統對接，將視頻分析數據與生產數據、設備數據融合，為生產調度、運維優化提供數據支撐。

（五）工業級硬件適配技術

針對工廠復雜環境，選用IP69K防護等級的工業級攝像頭、拼接服務器等設備，具備防塵、防水、耐高溫、抗振動、抗電磁干擾等特性，確保設備在-40℃~85℃的溫度范圍內穩定運行；攝像頭支架采用防振設計（加裝橡膠減震墊），減少產線振動對安裝精度的影響；拼接服務器采用冗余電源設計，避免突然斷電導致的系統故障，保障系統連續運行。

五、方案整體架構

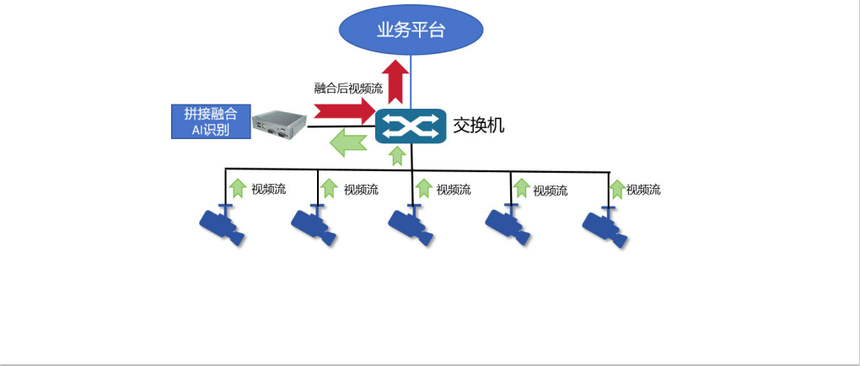

本方案采用“分層架構、模塊化設計”，從上至下分為四個核心層級，各層級獨立運行、無縫聯動，確保系統的穩定性、可擴展性與可維護性，整體架構如下：

（一）采集層：視頻信號采集終端

作為方案的基礎層級，負責廠線各區域視頻信號的采集，核心設備包括：

•高清攝像頭：根據監控場景需求，部署廣角、長焦、紅外等不同類型的IP攝像頭，覆蓋生產車間、設備區域、物流通道等所有關鍵點位，確保無監控盲區；

•采集終端：用于攝像頭信號的匯聚與初步處理，支持多路信號接入，將模擬信號轉換為數字信號，傳輸至傳輸層；

•輔助設備：包括攝像頭支架、防護罩、補光燈（紅外補光、白光補光）等，適配工廠復雜環境，提升采集畫面質量。

（二）傳輸層：信號傳輸與分發

負責將采集層的視頻信號傳輸至處理層，同時實現信號的分發與冗余備份，核心設備與技術包括：

•傳輸設備：工業以太網交換機、光纖收發器、5G/WiFi 6無線傳輸模塊，構建有線+無線的冗余傳輸網絡；

•傳輸協議：采用RTSP/RTMP等主流視頻傳輸協議，確保視頻信號低延遲、無丟失，同時支持加密傳輸，保障數據安全；

•信號分發：通過交換機實現視頻信號的多路分發，分別傳輸至拼接處理服務器、存儲設備、監控終端，滿足不同場景的使用需求。

（三）處理層：拼接融合與智能分析

作為方案的核心層級，負責視頻信號的拼接融合、智能分析與數據處理，核心設備與模塊包括：

•全景拼接服務器：搭載高性能GPU與AI拼接算法，實現多路視頻的實時拼接、融合與渲染，輸出完整的全景畫面；

•AI智能分析模塊：集成人員、設備、物料等異常識別算法，對全景視頻進行實時分析，觸發異常預警與聯動；

•數據處理模塊：對視頻數據、分析數據進行整理、存儲與分發，支持與工業系統對接，實現數據共享。

（四）應用層：可視化展示與管理

負責全景視頻的可視化展示、操作管理與應急處置，核心設備與功能包括：

•監控終端：包括工業監控大屏、管理人員電腦、手機APP，支持全景畫面實時預覽、縮放、拖拽，可切換至單路攝像頭畫面，查看細節；

•管理平臺：具備視頻回放、異常預警、設備管理、權限管理等功能，支持管理人員對系統進行遠程操作與維護；

•應急聯動設備：聲光報警器、門禁系統、應急廣播等，與AI分析模塊聯動，實現異常情況的快速處置。

六、設備選型與部署方案

（一）核心設備選型

設備選型遵循“工業級標準、兼容性強、性能穩定、性價比高”的原則，結合工廠廠線實際需求，推薦以下核心設備：

（二）設備部署方案

1. 部署原則：根據廠線布局、生產流程、監控重點，科學規劃攝像頭部署位置，確�！盁o盲區、無死角、全覆蓋”；拼接服務器、NVR等核心設備部署在監控中心，遠離粉塵、振動區域，做好防護措施；傳輸線路沿廠房墻體、橋架鋪設，避免與動力線路交叉，減少電磁干擾。

2. 具體部署：

•生產車間：在車間入口、流水線兩側、關鍵設備上方部署廣角攝像頭，每50-100米部署1臺，確保覆蓋整條生產線；在高危作業工位、精密設備區域額外部署長焦攝像頭，重點監控操作細節與設備運行狀態；

•倉儲區域：在倉庫入口、貨架通道、物料堆放區部署廣角攝像頭，結合紅外攝像頭，實現白天、夜間全覆蓋，監控物料進出與存儲狀態；

•物流通道：在物料轉運通道、AGV行駛路線兩側部署攝像頭，實時監控物流進度與設備運行情況；

•監控中心：部署拼接服務器、NVR存儲設備、工業監控大屏，將所有攝像頭信號接入服務器，實現全景拼接與可視化展示；管理人員電腦、手機APP與系統對接，支持遠程監控與管理。

3. 拼接參數設置：相鄰攝像頭重疊區域控制在15%-20%，復雜紋理區域提升至20%-30%，確保特征匹配充足；統一所有攝像頭的曝光時間、增益、白平衡參數，通過白板標定完成亮度一致性校準；采用柱面投影算法適配車間曲面結構，消除鏡頭邊緣畸變，確保拼接畫面自然流暢。
